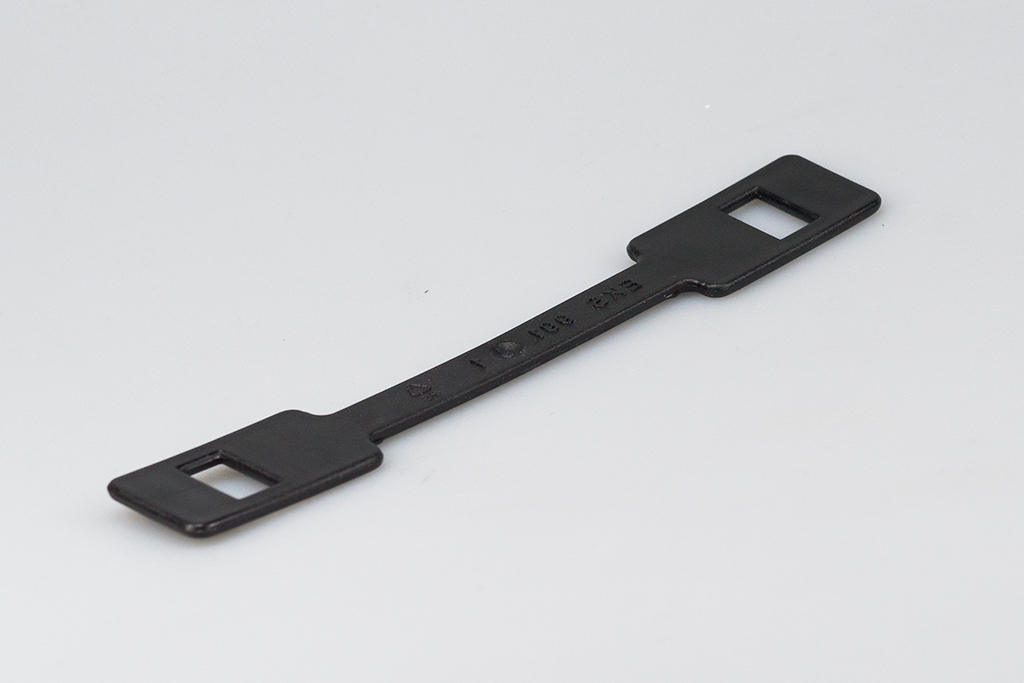

Verstärkungsplatte
EKS 991.1

Produktbeschreibung
  • für Tragegriff EKS 175.0 konzipiert
  • zur Verstärkung und Unterstützung der Kartonagenwand
  • beugt dem Einreißen der Verpackung an den Ausstanzungen vor
  • aus stabilem Standardmaterial gefertigt

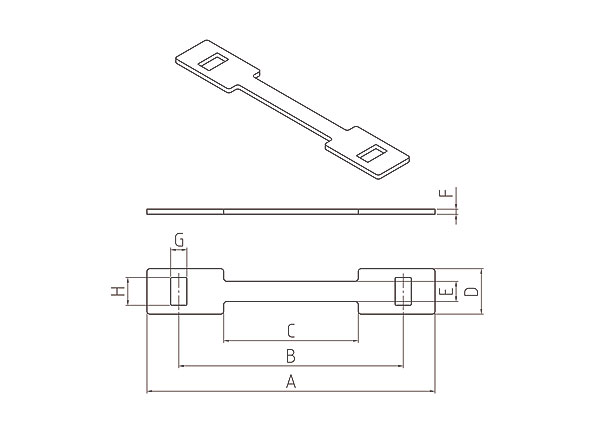

Produktdaten
Bild: 991.1.jpg
  • A=142,0 mm
  • G=8,0 mm
  • B=110,0 mm
  • H=13,5 mm
  • C=65,0 mm
  • J=n/a
  • D=22,5 mm
  • K=n/a
  • E=10,0 mm
  • L=n/a
  • F=2,5 mm
  • M=n/a
  • N=n/a

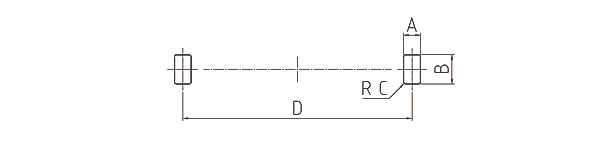

Montagedaten
Bild: 991.1.jpg
  • A=8,0 mm
  • D=110,0 mm
  • B=14,0 mm
  • E=n/a
  • C=1,0 mm
  • F=n/a
  •
  •
  •
  •
  •
  •
  •
  •
