Verstärkungsplatte
EKS 882.1

Produktbeschreibung
  • zur Unterstützung der Verpackungswand
  • verhindert das Einreißen der Verpackung
  • ausschließlich in Verbindung mit Lastgriff EKS 882.0 zu verwenden
  • aus Standardmaterial gefertigt

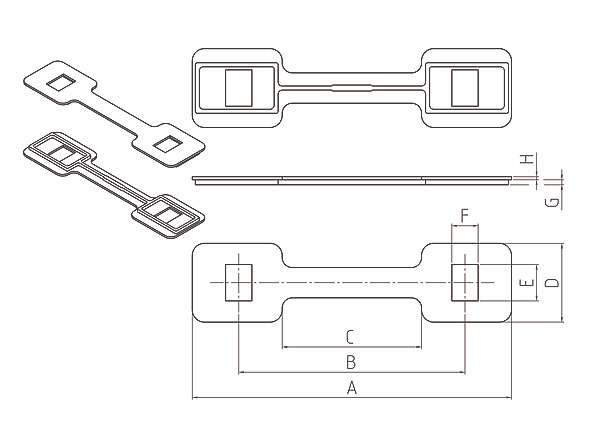

Produktdaten
Bild: 882.1.jpg
  • A=158,0 mm
  • G=2,4 mm
  • B=112,0 mm
  • H=1,4 mm
  • C=68,0 mm
  • J=n/a
  • D=39,0 mm
  • K=n/a
  • E=18,5 mm
  • L=n/a
  • F=13,0 mm
  • M=n/a
  • N=n/a

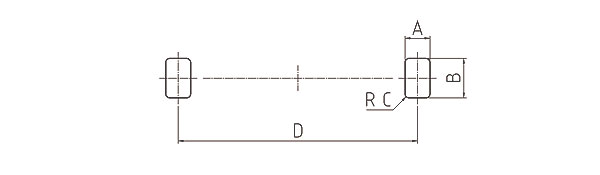

Montagedaten
Bild: 882.1.jpg
  • A=12,0 mm
  • D=112,0 mm
  • B=19,0 mm
  • E=n/a
  • C=2,0 mm
  • F=n/a
  •
  •
  •
  •
  •
  •
  •
  •
