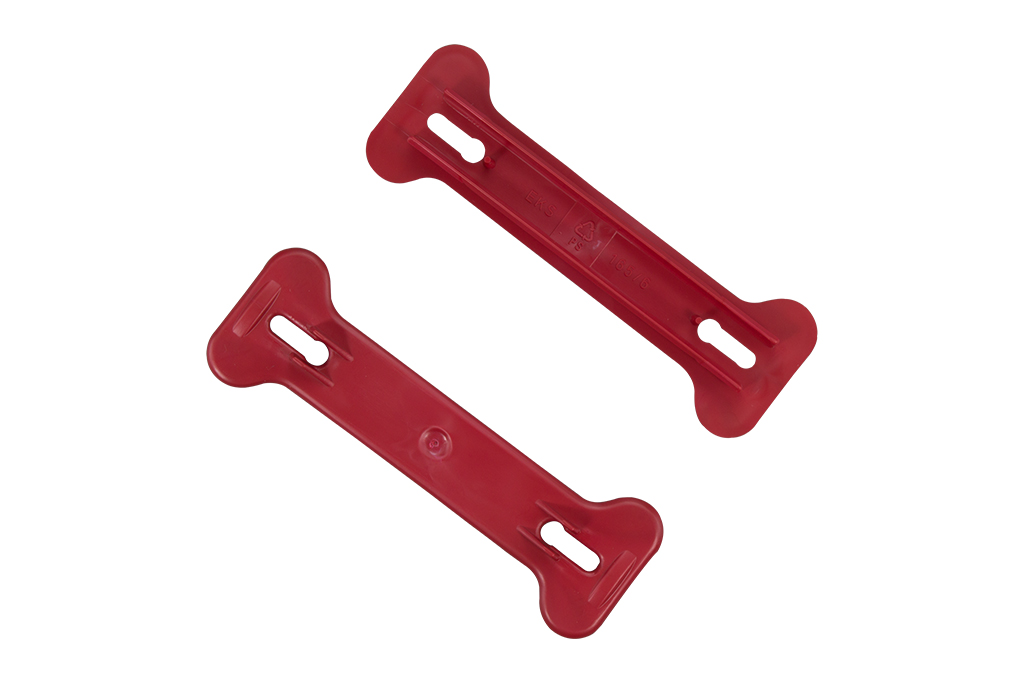

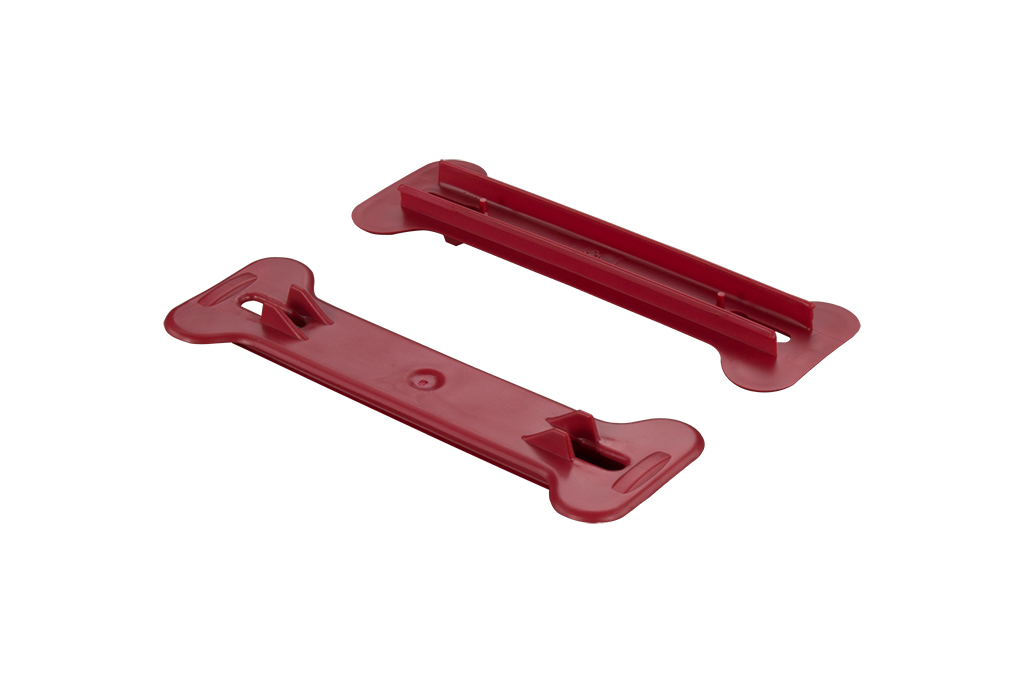

Verstärkungsplatte
EKS 165.6

Produktbeschreibung
  • zur Stabilisierung der Kartonwand
  • lässt sich optimal an Kartonagen mit Wandstärken bis zu 6 mm verwenden
  • vorzugsweise in Verbindung mit Tragegriff EKS 169.0 zu verwendet
  • kann auch mit den Griffen EKS 267.0 und EKS 964.0 kombiniert werden
  • kann in Kombination mit den Tragegriffen EKS 169.0 sowie EKS 964.0 bereits vormontiert bezogen werden (EKS 166.1/2/5/6)
  • wird aus Standardmaterial gefertigt
Produktdaten

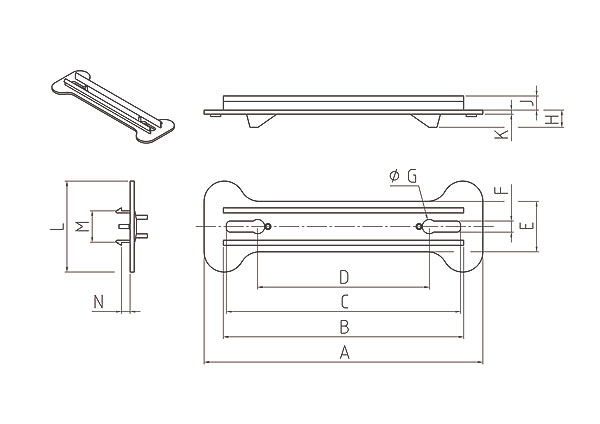

Bild: 165.6.jpg
  • A=138,0 mm
  • G=7,0 mm
  • B=119,0 mm
  • H=8,5 mm
  • C=116,0 mm
  • J=7,4 mm
  • D=85,0 mm
  • K=2,0 mm
  • E=25,0 mm
  • L=45,0 mm
  • F=5,5 mm
  • M=15,6 mm
  • N=5,6 mm
Montagedaten

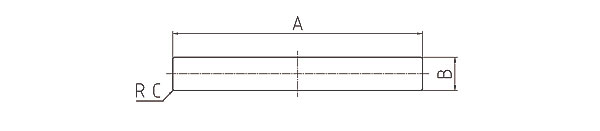

Bild: 165.6.jpg
  • A=120,0 mm
  • D=n/a
  • B=16,0 mm
  • E=n/a
  • C=1,0 mm
  • F=n/a
  •
  •
  •
  •
  •
  •
  •
  •
